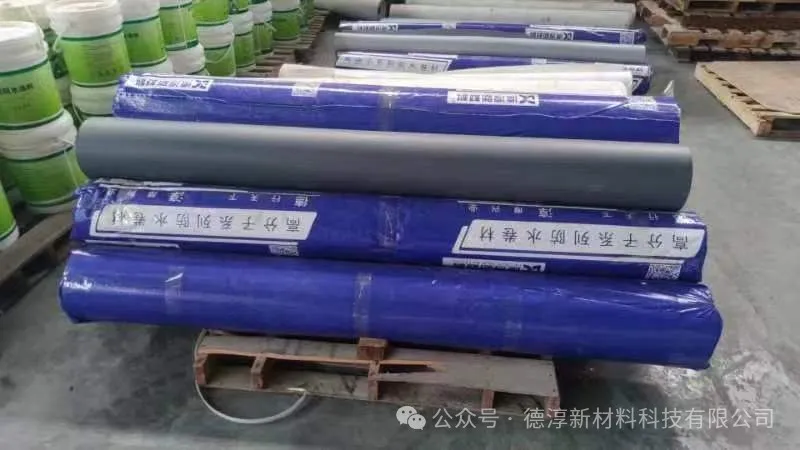

產(chǎn)品名稱: 熱塑性聚烯烴(TPO)防水卷材
產(chǎn)品介紹

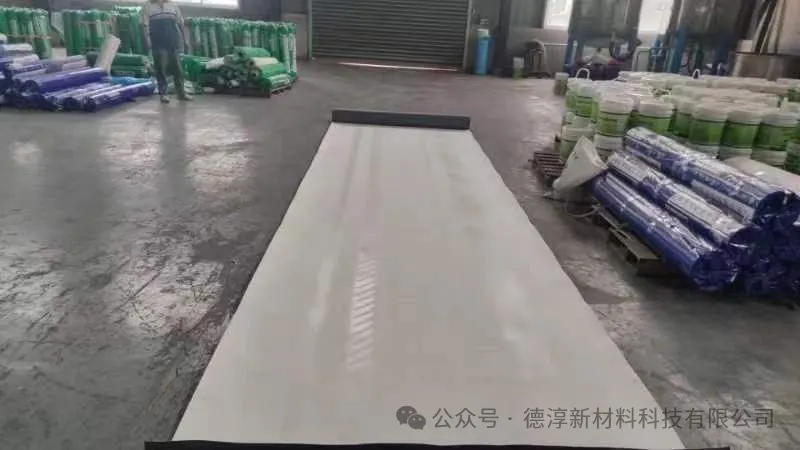

熱塑性聚烯烴(TP0)防水卷材引用先進的聚合技術(shù)，以聚烯烴的聚合物合成樹脂和三元乙丙橡膠為基料，添加抗氧劑、抗老化劑、紫外線吸收劑等各種助劑，釆用一 次擠出工藝產(chǎn)出的新型防水卷材?？梢蕴砑泳埘ダw維網(wǎng)格布做內(nèi)部增強材料，制成增強型防水材料。
產(chǎn)品特點
(1) 極少的輔助材料，施工方便，系統(tǒng)整體性好;
(2) 優(yōu)異的抗拉、耐撕裂和抗穿刺能力;
(3) 不含增塑劑，抗熱老化和耐紫外線性能優(yōu)異，可直接暴露使用，持久耐用;

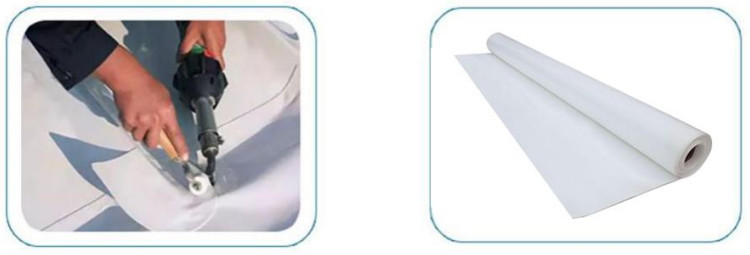

(4) 熱風(fēng)焊接，接縫剝離強度高;
(5) 焊接速度較快;
產(chǎn)品規(guī)格
分均質(zhì)片H型;帶背襯纖維L型;織物內(nèi)增強P型;各種類型規(guī)格如下:
| 項目 | 規(guī)格 |
| 長度（m） | 20 |
| 寬度（m） | 2.0 |
| 厚度（mm） | 1.2、1.5、1.8、2.0 |
工藝流程

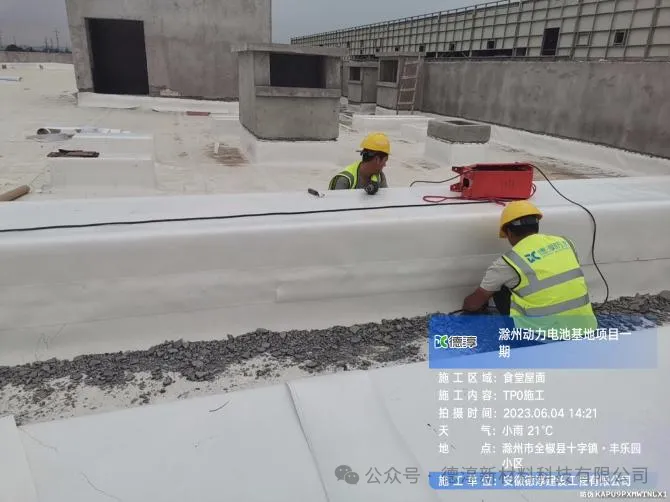

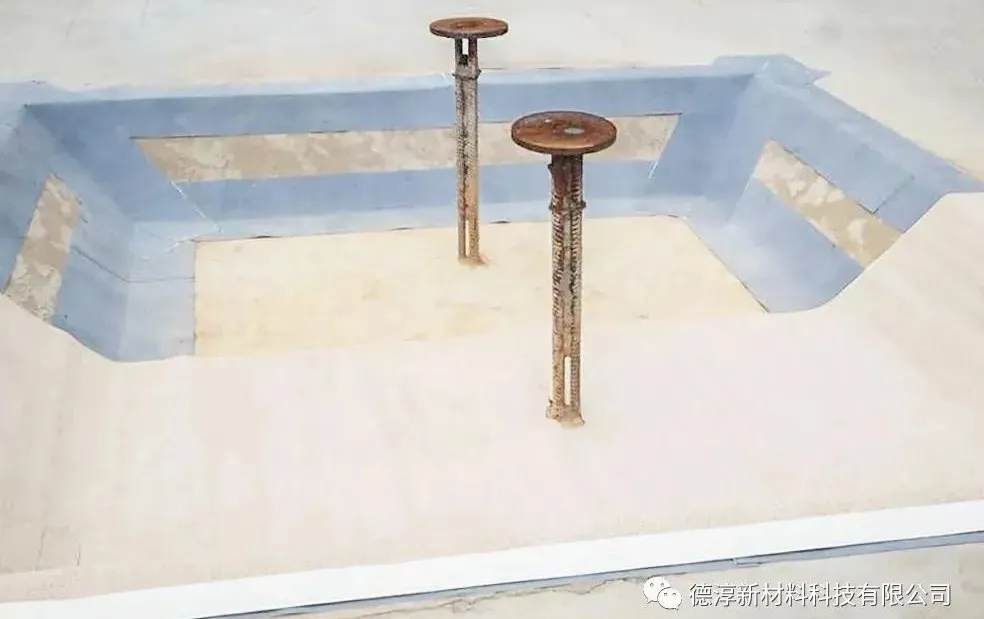

TPO防水卷材的施工方法有：機械固定法、滿粘法2種方法。接縫釆用熱風(fēng)焊接工藝。 機械固定法施工工藝：基面清理一鋪聚乙烯薄膜、鋪設(shè)保溫板一鋪設(shè)TPO防水卷材一緊固件固定一熱風(fēng)焊接一節(jié)點部位加強處理一檢查，修整一組織驗收。
滿粘法施工工藝：基面清理一定位、彈線一大面涂膠一鋪貼TPO防水卷材一搭接邊焊 接一節(jié)點部位加強處理一卷材收頭處理一組織驗收。
執(zhí)行標(biāo)準(zhǔn)
GB 27789-2011《熱塑性聚烯姪(TPO)防水卷材》
| 序號 | 項 目 | 指 標(biāo) | |||
| H | L | P | |||
| 1 | 中間胎基上面樹脂層厚度/mm ≥ | 0.40 | |||
| 2 | 拉伸性能 | 最大拉力/(N/cm) ≥ | - | 200 | 250 |
| 拉伸強度/MPa ≥ | 12 | - | - | ||
| 最大拉力時伸長率1% ≥ | - | - | 15 | ||
| 斷裂伸長率/% ≥ | 500 | 250 | - | ||
| 3 | 熱處理尺寸變化率/% ≤ | 2.0 | 1.0 | 0.5 | |
| 4 | 低溫彎折性 | -40℃無裂紋 | |||
| 5 | 不透水性 | 0.3MPa,2h不透水 | |||
| 6 | 抗沖擊性能 | 0.5kg.m，不滲水 | |||
| 7 | 抗靜態(tài)荷載a | - | - | 20kg不滲水 | |
| 8 | 接縫剝離強度/(N/mm) ≥ | 4.0或卷材破壞 | 3.0 | ||
| 9 | 直角撕裂強度/(N /mm) ≥ | 60 | - | - | |
| 10 | 梯形撕裂強度/N ≥ | - | 250 450 | ||
| 11 | 吸水率(70℃ 168h)/% ≤ | 4.0 | |||
| 12 | 熱老化( 115℃) | 時間h | 672h | ||
| 外觀 | 無起泡、裂紋、分層、粘結(jié)和孔洞 | ||||
| 最大拉力保持率/% ≥ | - | 90 | 90 | ||
| 拉伸強度保持率/% ≥ | 90 | - | - | ||
| 最大拉力時伸長率保持率/%≥ | - | - | 90 | ||
| 斷裂伸長率保持率1% ≥ | 90 | 90 | - | ||
| 低溫彎折性 | -40℃無裂紋 | ||||
| 13 | 耐化學(xué)性 | 外觀 | 無起泡、裂紋、分層、粘結(jié)和孔洞 | ||
| 最大拉力保持率/% ≥ | - | 90 | 90 | ||
| 拉伸強度保持率/% ≥ | 90 | - | - | ||
| 最大拉力時伸長率保持率/%≥ | - | - | 90 | ||
| 斷裂伸長率保持率/1%≥ | 90 | 90 | - | ||
| 低溫彎折性 | -40℃無裂紋 | ||||
| 14 | 人工氣候老化b | 時間h | 2500h | ||
| 外觀 | 無起泡、裂紋、分層、粘結(jié)和孔洞 | ||||
| 最大拉力保持率/% ≥ | - | 90 | 90 | ||
| 拉伸強度保持率/%≥ | 90 | - | - | ||
| 最大拉力時伸長率保持率/%≥ | - | - | 90 | ||
| 斷裂伸長率保持率/% ≥ | 90 | 90 | - | ||
| 低溫彎折性 | -40℃無裂紋 | ||||
適用范圍
主要應(yīng)用于工業(yè)與民用建筑、公用建筑、機場及大型鋼結(jié)構(gòu)建筑等屋面工程的防水。
貯存運輸
貯存與運輸時，不同類型、規(guī)格的產(chǎn)品應(yīng)分別堆放，不應(yīng)混雜。
避免日曬雨淋，注意通風(fēng)。貯存溫度不應(yīng)高于45°C,卷材平放貯存時碼放高度不超 過5層，立放貯存時應(yīng)單層堆放。禁止與酸、堿、油類及有機溶劑等接觸。
運輸時防止傾斜或橫壓，必要時加蓋苫布。
在正常運輸、貯存條件下，貯存期自生產(chǎn)之日起至少為一年。
相關(guān)產(chǎn)品
-
高分子膜基（PE復(fù)合膜）預(yù)鋪防水卷材0.00以丁基橡膠改性，可帶水粘結(jié)、潮濕基層粘結(jié)作業(yè)為特點，并具有與水泥混凝土發(fā)生反應(yīng)及與水發(fā)生反應(yīng)起到粘結(jié)作用，時間越長，粘結(jié)效果越好等特點。具有一定的自愈和基面形變能力，有效地防止?jié)B水及保護高分子片材，防止竄水的發(fā)生。 -
丁基橡膠高分子防水涂料0.00
-
氟碳膜丁基橡膠自粘高分子防水卷材0.00
-
-
-
熱塑性聚烯烴(TPO)預(yù)鋪防水卷材0.00熱塑性聚烯烴(TP0)預(yù)鋪防水卷材是以熱塑性聚烯烴TPO片材為主體材料，覆以自粘膠、表面防粘層/隔離層構(gòu)成的，與后澆混凝土粘結(jié)，采用預(yù)鋪法施工，無需附加層, 防水層與混凝土結(jié)構(gòu)無間隙結(jié)合，杜絕層間竄水隱患，能有效提高防水系統(tǒng)的可靠性。
-
三元乙丙(EPDM) 丁基預(yù)鋪防水卷材0.00三元乙丙(EPDM) 丁基預(yù)鋪防水卷材是以三元乙丙橡膠為主體材料，主防水層上 涂覆丁基膠層與隔離層，釆用先進的生產(chǎn)工藝制成的丁基預(yù)鋪式防水卷材。該產(chǎn)品具 有較強的抗穿刺性、抗拉強度高、自粘膠膜層具有自愈功能，與液態(tài)混凝土漿料反應(yīng) 固結(jié)后形成防水層與混凝土結(jié)構(gòu)層的無間隙結(jié)合，杜絕構(gòu)造層次間竄水隱患，能有效 提高建筑物防水系統(tǒng)的可靠性和穩(wěn)定性。
-
高密聚乙烯(HDPE) 丁基預(yù)鋪防水卷材0.00高密聚乙烯(HDPE)預(yù)鋪防水卷材選用優(yōu)質(zhì)的高密度聚乙烯原生樹脂為原材料; 采用抗老化劑、抗氧化劑、紫外線吸收劑等為輔料，使用先進的自動生產(chǎn)設(shè)備，涂 覆高性能丁基自粘膠，和耐候隔離砂制成的新型高分子防水卷材。
-
熱塑性聚烯烴(TPO)耐根穿刺高分子防水卷材0.00熱塑性聚烯烴(TPO)耐根穿刺防水卷材主要成分為熱塑性聚烯烴材料，具有較低的吸水率和良好抗水滲透性。釆用熱風(fēng)焊接技術(shù)熔合搭接邊，實現(xiàn)母材本體搭接。強度高, 耐根穿刺性能優(yōu)異。
-
聚氯乙烯(PVC)耐根穿刺高分子防水卷材0.00聚氯乙烯(PVC)耐根穿刺高分子防水卷材是以改性聚氯乙烯為主要原料，加以特殊 網(wǎng)格筋片制成的具有物理阻根性能的功能性防水卷材，針對種植屋面、地庫頂板等有種 植綠化要求的建筑部位研產(chǎn)的一種專用高分子耐根穿刺防水卷材。
-
高密度聚乙烯HDPE/EVA防水卷材0.00高密度聚乙烯HDPE/EVA防水卷材以聚乙烯(PE)樹脂或醋酸乙烯(EVA)共 聚物為原材料，加以助劑經(jīng)熔融共擠壓延成型等工藝生產(chǎn)成的一種防水阻隔型材 料。可根據(jù)施工需要與土工織物熱熔壓延生產(chǎn)成復(fù)合材料。
-
-
熱塑性聚烯烴(TPO)防水卷材0.00熱塑性聚烯烴(TP0)防水卷材引用先進的聚合技術(shù)，以聚烯烴的聚合物合成樹脂 和三元乙丙橡膠為基料，添加抗氧劑、抗老化劑、紫外線吸收劑等各種助劑，釆用一 次擠出工藝產(chǎn)出的新型防水卷材?？梢蕴砑泳埘ダw維網(wǎng)格布做內(nèi)部增強材料，制成增強型防水材料。
-
-
DC-V聚酯復(fù)合高分子防水卷材0.00DC-V聚酯復(fù)合高分子防水卷材是以乙烯醋酸乙烯(EVA)為主材，卷材上下表 面釆用特殊工藝無紡布進行復(fù)合，施工上釆用專用粘結(jié)劑，卷材與膠凝材料形成緊 密的防水層，以達到完美的防水效果。
-
DC-P聚酯復(fù)合高分子防水卷材0.00DC-P聚酯復(fù)合高分子防水卷材是以熱塑性彈性體(TPO)為主材，卷材上下表 面釆用特殊工藝無紡布進行復(fù)合，施工上釆用專用粘結(jié)劑，卷材質(zhì)輕柔軟，易于服 帖各種節(jié)點造型與膠凝材料粘接后形成緊密的防水層，以達到完美的防水效果。
-
-
合作意向
Cooperation intention
關(guān)注官方微信公眾號
或搜索“德淳新材料”
更多精彩等著你！
電話：0550-5186099 / 18019805899
地址： 安徽省滁州市全椒縣襄河鎮(zhèn)楊橋工業(yè)集中區(qū)楊橋四路二號
郵箱：dechun@ahdechun.cn
