產(chǎn)品名稱:

聚氯乙烯(PVC)耐根穿刺高分子防水卷材

所屬分類

所屬分類：耐根穿刺系列

聚氯乙烯(PVC)耐根穿刺高分子防水卷材是以改性聚氯乙烯為主要原料，加以特殊網(wǎng)格筋片制成的具有物理阻根性能的功能性防水卷材，針對種植屋面、地庫頂板等有種植綠化要求的建筑部位研產(chǎn)的一種專用高分子耐根穿刺防水卷材。

零售價(jià)

0.0

元

市場價(jià)

0.0

元

瀏覽量:

1000

產(chǎn)品編號(hào)

數(shù)量

庫存:

所屬分類

返回列表



產(chǎn)品介紹

Product Description

參數(shù)

　　產(chǎn)品介紹

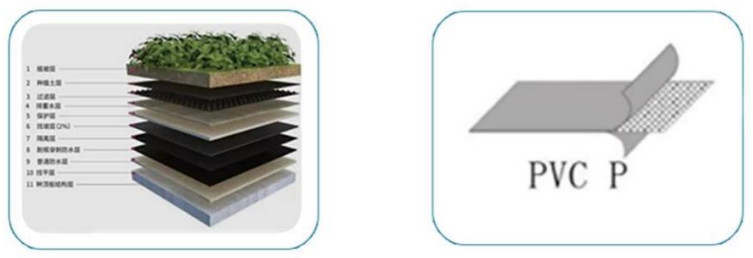

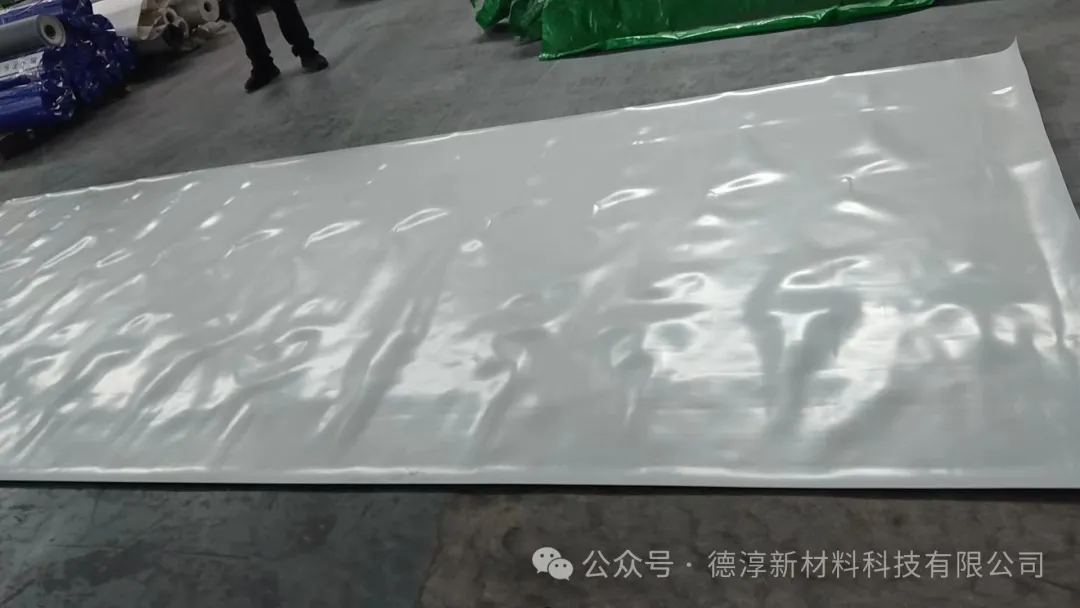

聚氯乙烯(PVC)耐根穿刺高分子防水卷材

　　產(chǎn)品特點(diǎn)

　　(1) 耐化學(xué)腐蝕、耐磨性好，抗穿刺性能強(qiáng);

　　(2) 施工方便，熱風(fēng)焊接無污染，抗拉強(qiáng)度強(qiáng)，延伸性能優(yōu)異;

　　(3) 能有效適應(yīng)基層變形，避免防水層拉裂;

　　(4) 使用壽命長、耐老化;

　　(5) 環(huán)保無污染，維修方便，成本價(jià)廉;

　　產(chǎn)品規(guī)格

項(xiàng)目	規(guī)格
長度(m)	20
寬度(m)	2. 0
厚度(mm)	1.2、1.5、1.8、2.0

　　工藝流程

　　PVC耐根穿刺防水卷材的施工方法有:空鋪法、滿粘法2種方法。接縫釆用熱風(fēng)焊接工藝。空鋪法施工工藝:基面處理一定位、彈線一鋪貼PVC防水卷材一搭接邊熱風(fēng)焊接一節(jié)點(diǎn)部位加強(qiáng)處理一卷材收頭壓條、密封一檢查，修整一組織驗(yàn)收。

　　滿粘法施工工藝:基面處理一定位、彈線一大面涂膠一鋪貼PVC防水卷材一卷材搭接一節(jié)點(diǎn)部位加強(qiáng)處理一卷材收頭壓條、密封一檢查驗(yàn)收。

　　執(zhí)行標(biāo)準(zhǔn)

　　GB/T35468-2017《種植屋面用耐根穿刺防水卷材》

　　GB12952-2011《聚氯乙烯(PVC)防水卷材》

序號(hào)	項(xiàng)目			指標(biāo)
				H	L	P
1	中間胎基上面樹脂層厚度/mm ≥				-	0.40
2	拉伸性能	最大拉力/(N/cm) ≥		-	120	250
		拉伸強(qiáng)度面Mpa≥		10	-	-
		最大拉力時(shí)伸長率/% ≥		-	-	15
		斷裂伸長率/% ≥		200	150	-
3	熱處理尺寸變化率/% ≤			2.0	1.0	0.5
4	低溫彎折性				- 25℃無裂紋
5	不透水性				0. 3MPa, 2h不透水
6	抗沖擊性能				0.5kg •m 不滲水
7	抗靜態(tài)荷載			-	- 20kg不滲水
8	接縫剝離強(qiáng)度/(N/mm) ≥			4.0或卷材破壞		3.0
9	直角撕裂強(qiáng)度/(N/mm) ≥			50	-	-
10	梯形撕裂強(qiáng)度/N≥			-	150	250
11	吸水率(70℃ 168h) /%		浸水后≤	4.0
			晾置后≥	-0. 40
12	熱老化 (80℃）	時(shí)間/h		672h
		外觀		無起泡、裂紋、分層、粘結(jié)和孔洞
		最大拉力保持率/% ≥		-	85	85
		拉伸強(qiáng)度保持率/% ≥		85	-	-
		最大拉力時(shí)伸長率保持率/% ≥		-	-	80
		斷裂伸長率保持率/% ≥		80	80	-
		低溫彎折性 ≥			-20℃無裂紋
13	耐化學(xué)性	外觀		無起泡、裂紋、分層、粘結(jié)和孔洞
		最大拉力保持率/%≥		-	85	85
		拉伸強(qiáng)度保持率/% ≥		85	-	-
		最大拉力時(shí)伸長率保持率/% ≥		-	-	80
		斷裂伸長率保持率/% ≥		80	80	-
		低溫彎折性			-20℃：無裂紋
14	人工氣候老化	時(shí)間/h			2500h,
		外觀		無起泡、裂紋、分層、粘結(jié)和孔洞
		最大拉力保持率/% ≥		-	85	85
		拉伸強(qiáng)度保持率/% ≥		85	-	-
		最大拉力時(shí)伸長率保持率/% ≥		-	-	80
		斷裂伸長率保持率/% ≥		80	80	-
		低溫彎折性			-20℃無裂紋
15	耐密函腐蝕性		防毒等級(jí)		0級(jí)或1級(jí)
16	接縫剝離強(qiáng)度	無處理/(N/mm)	塑料類防水卷材	焊接	≥3.0或卷材破壞
				粘結(jié)	≥1.5
		熱老化處理后保持率/%			≥80或卷材破壞
